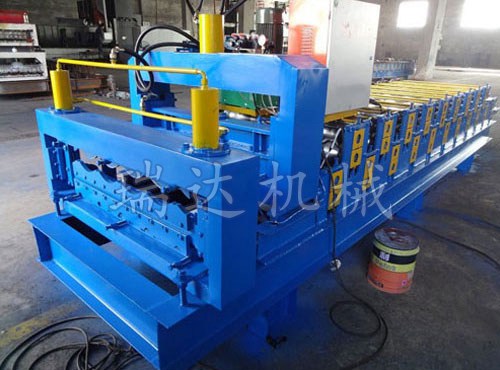

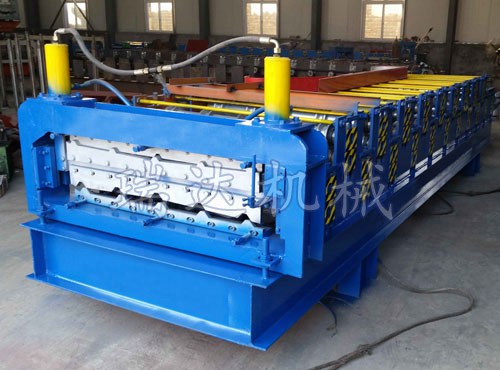

840/850型双层压瓦机

840/850型双层压瓦机技术参数：

长×宽×高：6000mm×1300mm×1400mm

大架用料：300H钢

成型轴：直径70mm 45#调质

成型轮：材料45#锻打 镀硬铬

传动方式：链轮、链条

电机：3KW

成型排数：850-9排    840-11排

全自动电脑定长切断系统：

泵站电机：3KW四级

剪切模具：Gr12

成型速度：8-10m/min

压制厚度：0.2-0.7mm

压制宽度：1000mm

840/850型双层压瓦机采用   新双层设计，一机两用，占地面积小，运输方便，节约成本。该机型经济实惠，可将两型号设备合成一台，即节省占地面积，而且双层成本要远远低于两台单层机，是用户   。

840/850型双层压瓦机加工过程如下：彩色钢板进入辊道成型部分，成型后到压型部分，压成等距离的节状板形，切刀负责定长切断。

840/850型双层压瓦机分为三部分，辊道成型部分、压型部分、剪切部分。

840/850型双层压瓦机在辊道成型之前，还要送彩钢板料，辊道成型部分是由电机拖动，动力来源是液压泵，然后由链条带动各辊转动，咬合彩钢板，轧弯成各种规格瓦型，压型部分是液压缸带动模具上下移动，可以把彩钢压成许多节，形似琉璃瓦。剪切部分是液压缸带动刀具上下移动，可以把彩色钢瓦切断。
